盘古火井U8（ppb级）高精准天然气泄漏检测系统

盘古火井高精准天然气泄漏检测系统U8，以常规车辆为运行载体，将盘古火井U8激光天然气气体分析仪、北斗高精准定位模块、智能风速风向仪、可视化信息采集系统、高效进气装置高度集成，通过对检测车辆运行线路周边150m范围内空气进行大气痕量检测，快速定位燃气泄漏区域、判定气体种类（天然气/沼气/其他干扰气源）、抓拍疑似泄漏点、识别挖掘施工机械和施工迹象、绘制检测路径，有效克服了传统天然气泄漏检测过程中：检测灵敏度低、检测效率低、无法分析气源、人员工作强度大等问题。

设备图示

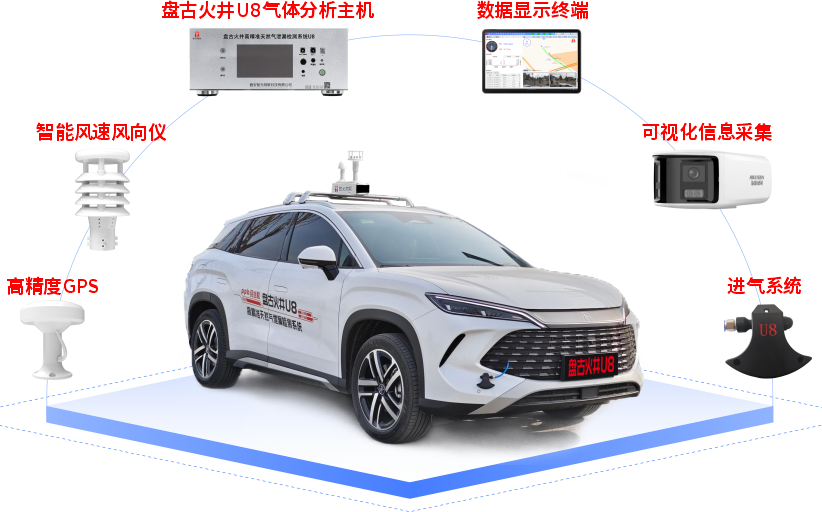

设备组成

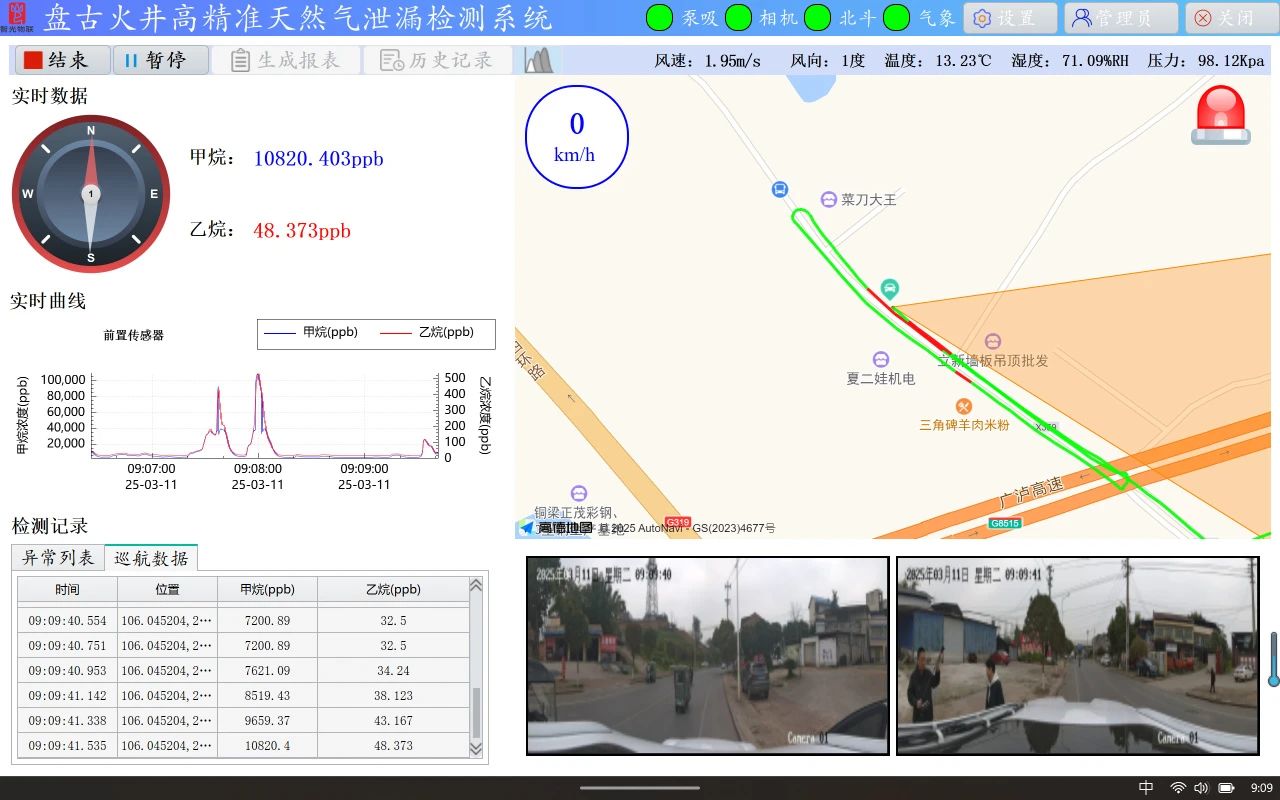

巡检界面

02

技术优势

盘古火井U8高精准天然气泄漏检测系统

核心原理

盘古火井中红外光腔增强吸收光谱技术

算法原理

基于高斯扩散模型

燃气区分

甲乙烷实时检测

测量范围

甲烷（CH4）：0ppb - 10000ppm

乙烷（C2H6）：0ppb - 1000ppm

检测精度

甲烷≤1ppb；乙烷≤0.5ppb

检测范围

最大检测范围150米

检测频率

5Hz（频率范围在2~10hz内可灵活调整）

检测速度

最高检测车速100km/h

响应速度

≤0.2秒

03

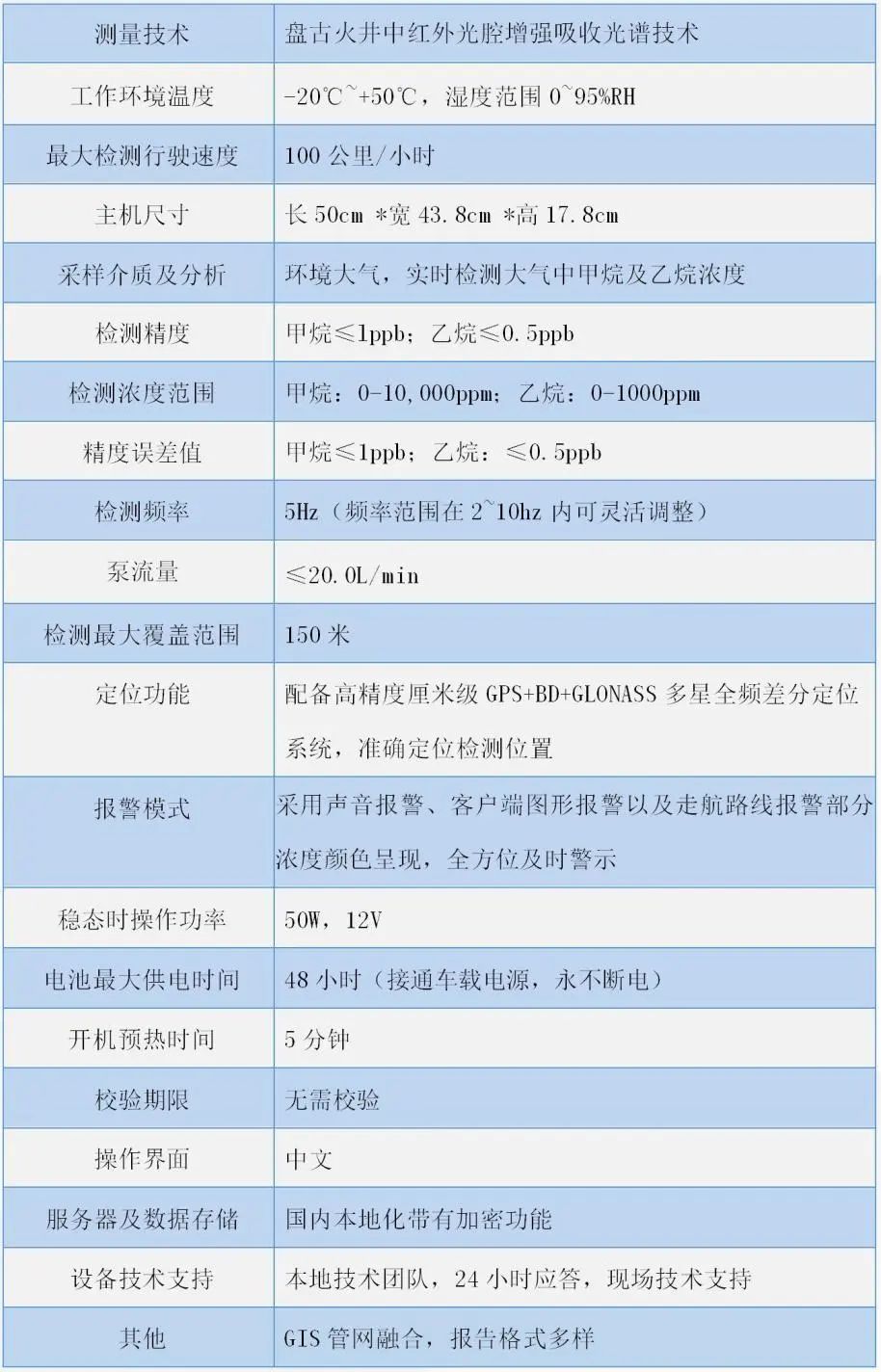

技术参数

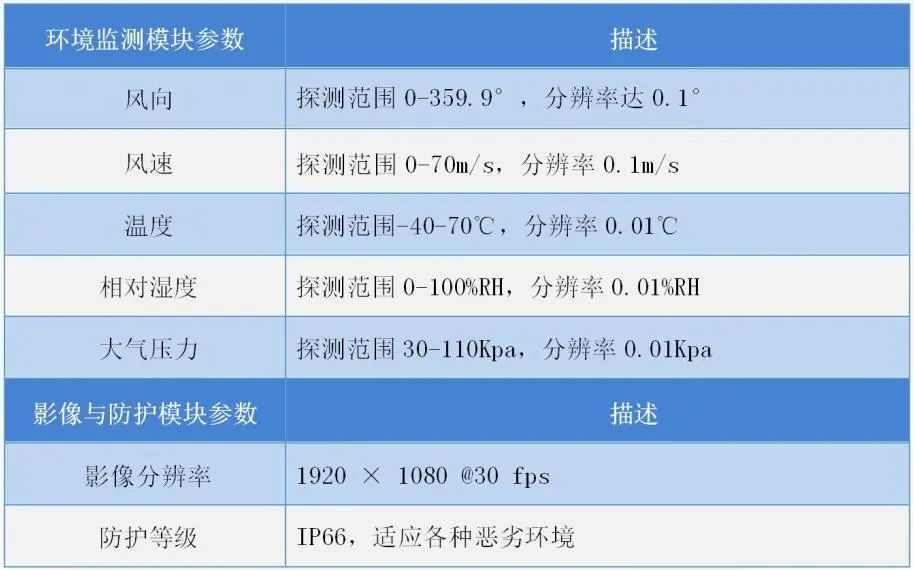

硬件参数

04

检测模式

常规模式:日常管网泄漏检测与排查。

在这种模式下，系统可快速巡检管道周围的天然气浓度，并通过智能风向风速仪快速确定泄漏位置，以便及时采取措施进行修复。这种日常的检测与排查可以有效预防天然气泄漏事故的发生，保障公众的生命财产安全。

评估模式:管网泄漏风险评估。

通过对管道的全面检测和分析，系统可以评估管道的泄漏风险，并提供详细的报告和建议。这有助于管道运营企业制定科学的维护计划，采取针对性的措施降低泄漏风险，提高管道的安全性和可靠性。

05

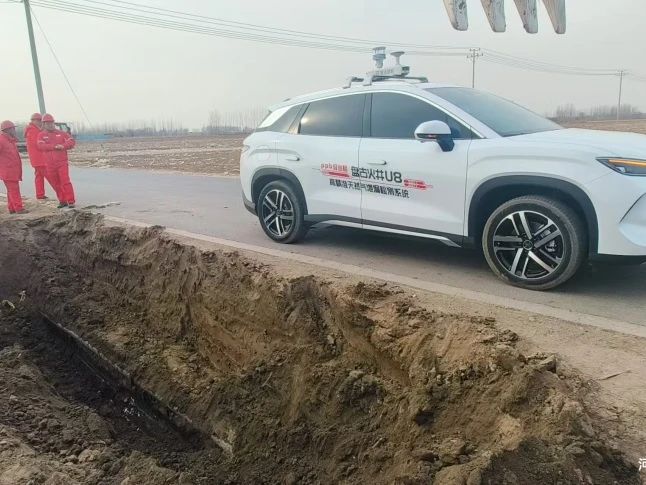

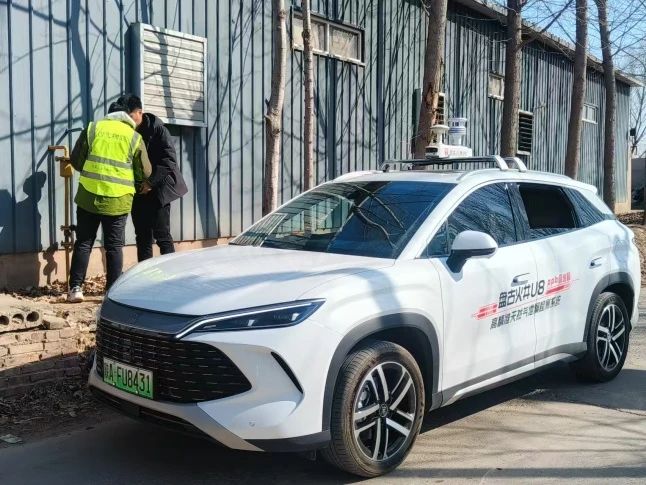

巡检案例

巡检时间：2025年3月6日

巡检地点：河北某燃气公司管辖路段

巡检时长：08:34:38-12:12:02，共计3小时37分钟24秒。

检测距离：约75.654公里。

巡检报告：发现疑似泄漏点5处。其中地埋1处、占压1处，架空3处。

复查验证：经现场复查确认，实际泄漏点与盘古火井U8检测数据一致。
